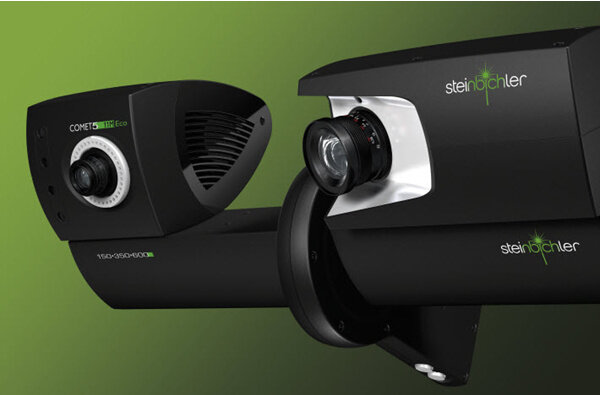

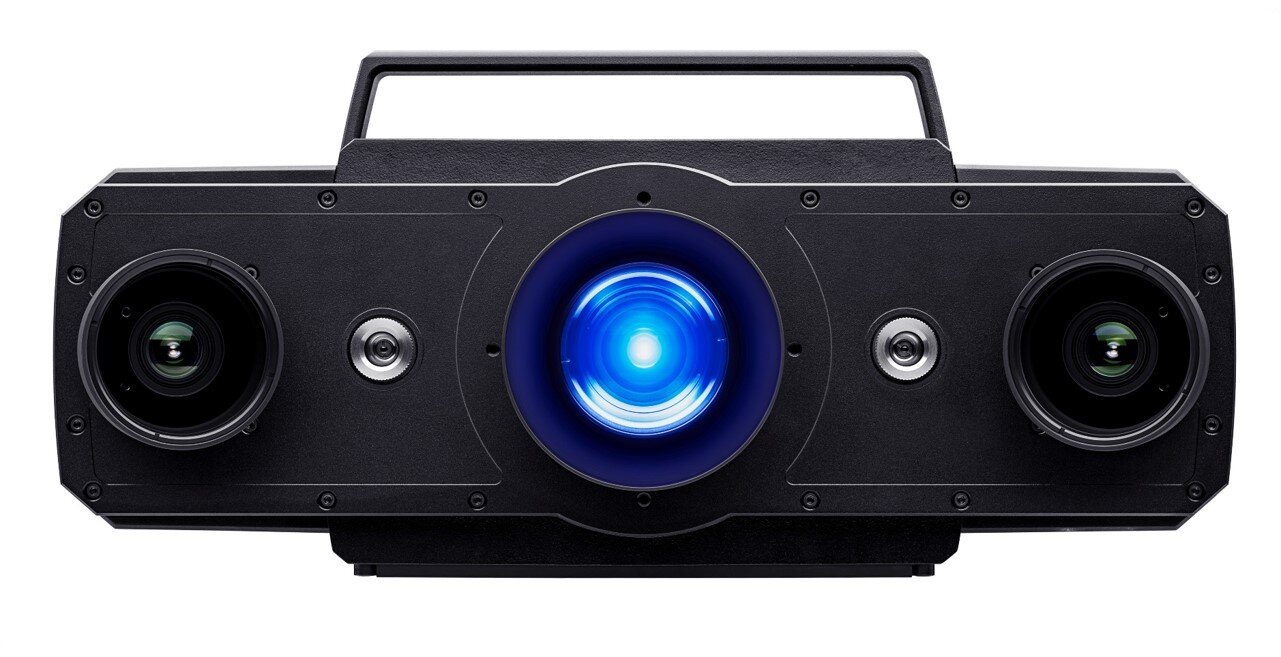

非接触三次元測定機

CCDカメラによる三次元形状測定機です。たとえば、次のような用途に利用できます。
　　・精密部品からデザイン製品までの三次元座標測定。
　　・射出成型品、鋳鍛造品、プレス製品、金型の検査、摩耗測定。
　　・タービンブレードなどの摩耗検査測定。
　　・CADデータあるいは図面のない製品からの設計(CAD)データ作成。
　　・修正製品、修正金型からの設計(CAD)データの作成。
　　・複雑な形状の検査(反り、ヒケ、倒れ)、寸法検査。

メーカー	Steinbichler社製（東京貿易テクノシステム（株））
型式	COMET 5-11M
主な仕様	特徴　・測定範囲：最大 900 x 600 x 600 mm(XYZ)(1ショット) 　・測定精度： 0.005 mm ～ 0.040 mm(1ショット) 　・CCD画素数： 1,100万画素　・測定時間： 10 ～ 20 分程度付属ソフトウェア（(株)アルモニクス社製）　・spGauge(検査) 　・spScan(リバースエンジニアリング) 　・spGate(データ交換及びヒーリング) 　・Geomagic STUDIO(簡易リバースエンジニアリング)
導入年度	2012年度
設置場所	機械電子研究所
問い合わせ先	機械電子研究所生産技術課電話番号：093-691-0260（代表） FAX：093-691-0252
料金	2,810円/時間
その他	使用にあたっては、事前に担当職員と調整してください。
